รายละเอียดอุปกรณ์ HeartSave myPAD

หมวดที่ 5 - โครงสร้างและรายละเอียดฟังก์ชันของอุปกรณ์

5.1 คำอธิบายทั่วไป

มีผลิตภัณฑ์ให้เลือก 2 ประเภท ได้แก่ แบบกึ่งอัตโนมัติและแบบอัตโนมัติเต็มรูปแบบ รายละเอียดคุณลักษณะของแต่ละรุ่นแสดงดังตารางต่อไปนี้

รุ่นกึ่งอัตโนมัติ

รุ่นอัตโนมัติเต็มรูปแบบ

myPAD ใช้แบตเตอรี่และแผ่นนำไฟฟ้า รายละเอียดเพิ่มเติมโปรดดูบทที่ 5.2

myPAD ถูกออกแบบมาเพื่อให้ใช้งานได้อย่างปลอดภัยและรวดเร็วในสถานการณ์ฉุกเฉิน โดยใช้งานด้วยแบตเตอรี่ลิเธียมแบบใช้แล้วทิ้ง (แบตเตอรี่ 3C) หรือแบตเตอรี่ลิเธียมแบบชาร์จซ้ำได้ (แบตเตอรี่ 3G, อุปกรณ์เสริม)

5.2 รายละเอียดอุปกรณ์

รูปที่ 1 มุมมองด้านหน้า

• สวิตช์ สวิตช์
• ไฟแสดงสถานะการทำงานของอุปกรณ์
  เมื่อไฟแสดงสถานะเป็นสีเขียว: อุปกรณ์เปิดใช้งานและพร้อมใช้งาน

• ตัวบ่งชี้ตำแหน่งการติดแผ่นนำไฟฟ้า
• คำแนะนำการติดแผ่นนำไฟฟ้า

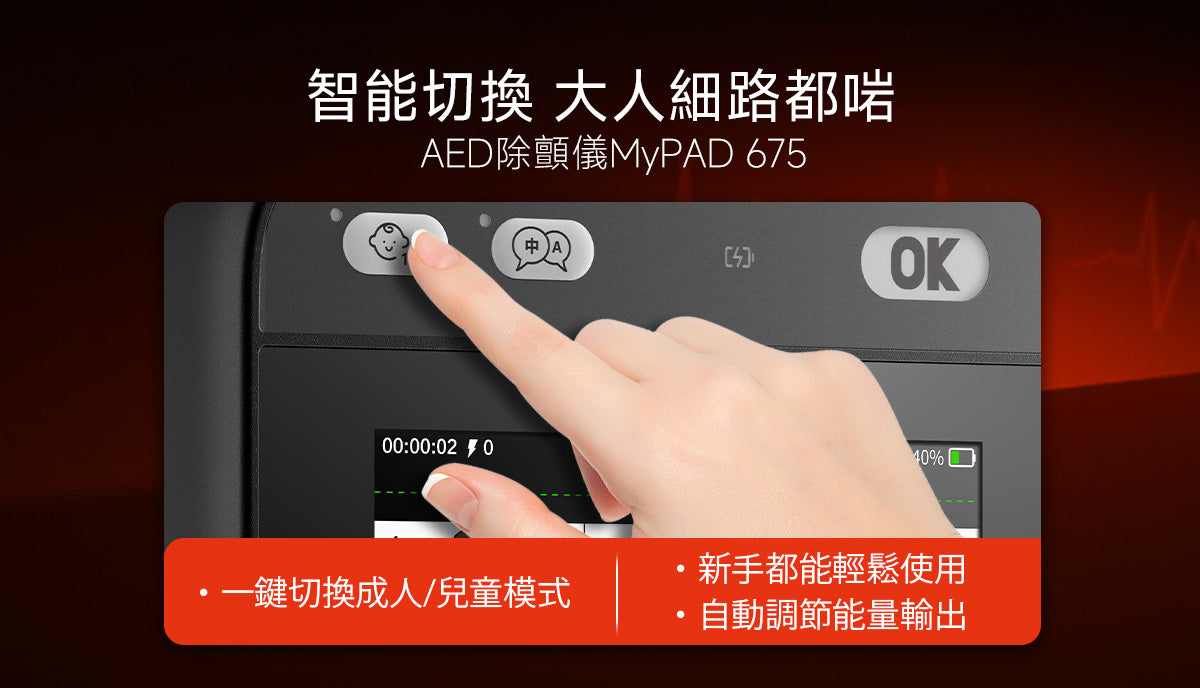

• ปุ่มโหมดเด็ก
• ปุ่มภาษา
• ไฟแสดงสถานะการชาร์จ(ใช้ได้เฉพาะกับแบตเตอรี่แบบชาร์จซ้ำได้)
  เมื่อแบตเตอรี่เหลือน้อย ไฟแสดงสถานะการชาร์จจะกะพริบเป็นสีแดง ระหว่างชาร์จ ไฟแสดงสถานะจะกะพริบเป็นสีเขียวอมเหลือง เมื่อแบตเตอรี่พร้อมใช้งานหรือชาร์จเต็ม ไฟจะแสดงเป็นสีเขียวอมเหลืองแบบค้าง

• หน้าจอแสดงสถานะ
• ตัวบ่งชี้ “ห้ามสัมผัสผู้ป่วย”
•  ปุ่มช็อก (ใช้ได้เฉพาะกับอุปกรณ์รุ่นกึ่งอัตโนมัติ)
•  หน้าจอแสดงผล LCD/หน้าจอสัมผัส (ถ้ามี)

รูปที่ 2 มุมมองด้านซ้าย

• ลำโพง
• ช่องเสียบ (พร้อมพอร์ต USB Type-C สำหรับถ่ายโอนข้อมูลและอัปเดตเฟิร์มแวร์)

รูปที่ 3 มุมมองด้านหน้า

• ช่องเสียบชาร์จ

5.3 หน้าจอแสดงสถานะ

ตารางด้านล่างแสดงสิ่งที่อาจปรากฏบนหน้าจอแสดงสถานะและความหมาย

แสดง	ความหมาย	การดำเนินการที่ต้องทำ
	สถานะปกติ	อุปกรณ์พร้อมใช้งาน
	บ่งชี้ข้อผิดพลาดที่อาจเกิดขึ้น หรืออยู่ระหว่างการทดสอบอัตโนมัติ	- อุปกรณ์อาจยังพร้อมใช้งานในกรณีฉุกเฉิน - ใกล้ถึงเวลาต้องเปลี่ยนแบตเตอรี่ - ใส่แบตเตอรี่ - เสียบขั้วต่อแผ่นนำไฟฟ้า - เปลี่ยนแผ่นนำไฟฟ้า - หากเกิดข้อผิดพลาดภายใน โปรดติดต่อฝ่ายบริการ

ตัวบ่งชี้ข้อผิดพลาดที่อาจเกิดขึ้น

สาเหตุต่อไปนี้อาจทำให้หน้าจอแสดงสถานะแสดงเครื่องหมาย "X"

5.4 เนื้อหาที่แสดง

บทนี้อธิบายเนื้อหาที่แสดงสำหรับรุ่นที่มีหน้าจอ LCD หรือหน้าจอสัมผัส

5.4.1 คำแนะนำสำหรับการช็อกไฟฟ้าหัวใจ

รูปที่ 4. หน้าจอ LCD ระหว่างการช็อกไฟฟ้าหัวใจ

(1) ระยะเวลาการทำงานของระบบ

(2) จำนวนครั้งของการช็อก

(3) สถานะเครือข่าย
WLAN ที่เชื่อมต่อ (ใช้ได้เฉพาะกับอุปกรณ์ที่มี WLAN)
การเชื่อมต่อ LTE (ใช้ได้เฉพาะกับอุปกรณ์ที่มี LTE)
การเชื่อมต่อบลูทูธ (ใช้ได้เฉพาะกับอุปกรณ์ที่มีบลูทูธ)

(4) โหมดสำหรับผู้ใหญ่/เด็ก

(5) ตัวบ่งชี้ความจุแบตเตอรี่ (ดูรายละเอียดในหมวดที่ 5.4.5)

(6) ภาพเคลื่อนไหวคลื่นไฟฟ้าหัวใจ

(7) คำแนะนำการใช้งาน

5.4.2 คำแนะนำสำหรับการทำ CPR

รูปที่ 5 หน้าจอ LCD ระหว่างการทำ CPR

(1) ระยะเวลาการทำ CPR

(2) ตัวบ่งชี้ความถี่ CPR
(ใช้ได้เฉพาะกับแผ่นนำไฟฟ้าที่มีเซ็นเซอร์ CPR แนะนำ 100–120 cpm โดย cpm = จำนวนครั้งการกดหน้าอกต่อนาที)

รูปที่ 6 หน้าจอ LCD ระหว่างการทำ CPR พร้อมเซ็นเซอร์ตอบรับ CPR

(3) ตัวบ่งชี้ความลึกของการกดหน้าอก
(ใช้ได้เฉพาะกับแผ่นนำไฟฟ้าที่มีเซ็นเซอร์ CPR สำหรับข้อมูลเพิ่มเติมเกี่ยวกับเซ็นเซอร์ตอบรับ CPR โปรดดูหมวดที่ 7.7.5)

5.4.5 การแสดงระดับความจุแบตเตอรี่

	ความหมาย	การดำเนินการที่ต้องทำ
	แบตเตอรี่เต็ม	แบตเตอรี่พร้อมใช้งาน
	ความจุแบตเตอรี่ 20%-100%	แบตเตอรี่พร้อมใช้งาน
	ความจุแบตเตอรี่ 10%-19%	ถ้าเป็นไปได้ กรุณาเปลี่ยน/ชาร์จแบตเตอรี่
	ความจุแบตเตอรี่ 0%-9%	เปลี่ยน/ชาร์จแบตเตอรี่ทันที
